電學測試解決方案

FA壓床夾具 | BJ-DC83

● 夾具為單穴測試,載板可最大兼容尺寸150*60mm的產品;

● KIT為標準結構,可重復利用;

● 上模下壓為正面雙氣缸下壓,壓合后上下模平行度<0.1mm;

● 針載板均采用模組化設計,上下針載板可以快速拆裝,維護簡便;

● IO控制及測試板卡集成為一塊整體的板卡,方便維護;

● 用于手動測試類產品,主要是FPC的開短路測試及部分功能測試。


產品結構:

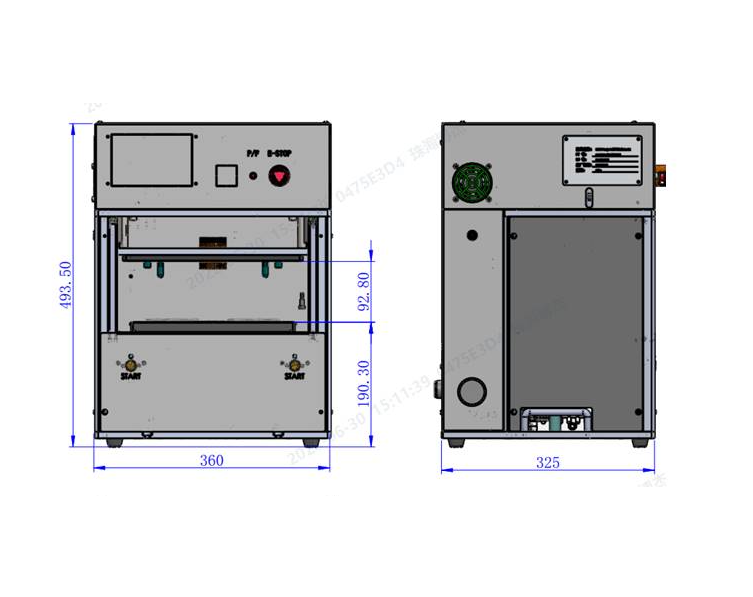

● 夾具尺寸:360mm x 325mm x 493.5mm;

● 載板面高度190.3mm;

● 產品取放高度空間92.8mm;

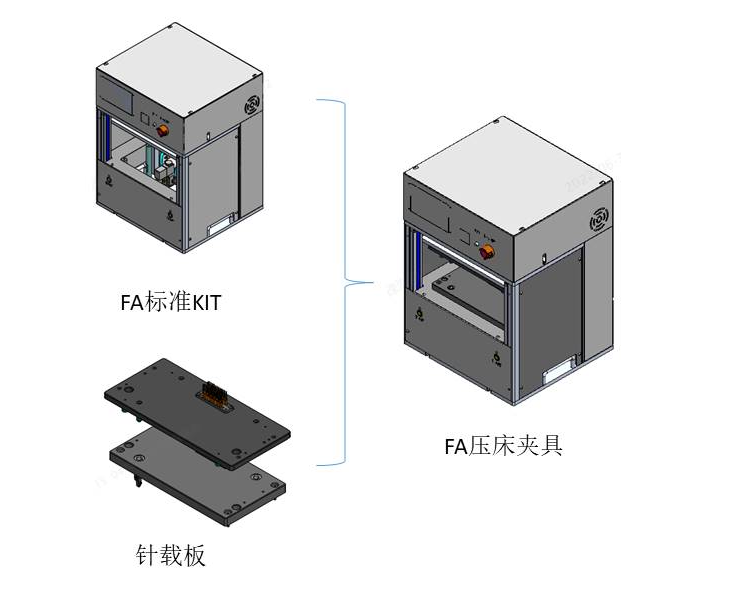

● FA壓床夾具主要由FA標準KIT和針載板兩部分組成;

● FA標準KIT為標準結構,結構可重復利用;針載板部分根據具體項目定制。


機械規格:

KIT外形尺寸360(L)*325(W)*493.5 (H)mm
光柵安全范圍160(H)mm
產品重量25kg
兼容最大產品尺寸150mm x 60mm




電氣規格:

能量功耗150W
輸入電壓100~220V AC   50Hz
控制接口USB/RJ45
標準版最大通道數128通道



接口配置:

IO 控制及測試標準


USB2.0 : 1pcs
掃碼系統標準


USB2.0 : 1pcs
牛角標準image.png64pin:2pcs
RJ45

可選


RJ45: 1pcs

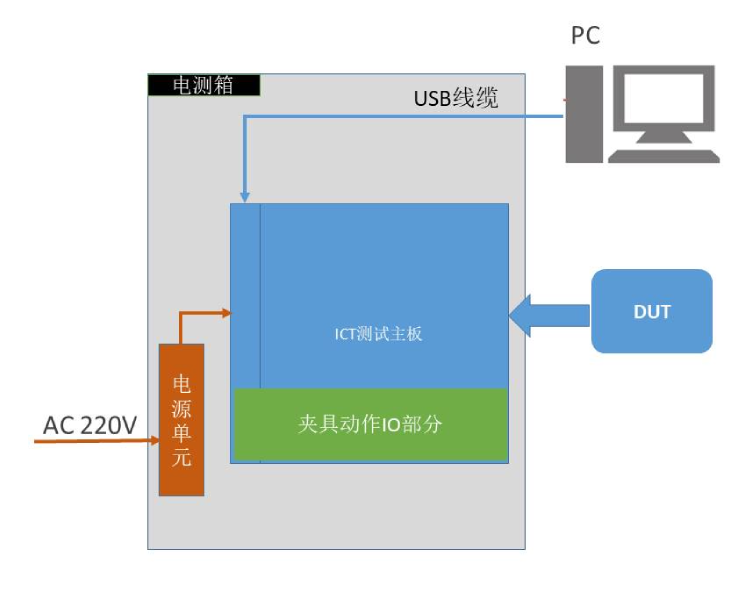

  • FA壓床夾具工作原理
  • FA壓床夾具結構圖
  • FA壓床夾具結構圖
