隨著5G的應用發展，毫米波段的開發也越來越深入，最高頻已達52.6GHz。越高的頻率、越寬的應用帶寬成為5G毫米波新空口的主要特點，因而5G毫米波段需要采用多天線的設計方案，以確保傳輸信號的質量和穩定性。這也使得OTA測試成為５G毫米波射頻指標評估的主要手段。

OTA測試是指在無線環境下進行的測試，其目的是評估無線設備在真實環境下的性能表現。輻射遠場區，天線方向圖隨距離的變化較小，場強較為穩定，所以在一般的天線方向圖測量中，都采用遠場測試方法。

在5G毫米波段的OTA測試中，其面對的挑戰是隨著頻率的提高，空間損耗、傳輸線損耗越來越大，尤其是帶外雜散等指標測試時，越來越難以準確獲得頻率信號。同時由于大規模MIMO設計，對于終端來說大大增加了測試的復雜性。尤其是大型散射體和大口徑天線測試，對測試儀表、測試硬件和的測試場地要求更為復雜和嚴格，需要采用先進的測試設備和技術手段，以確保測試結果的準確性和可靠性。

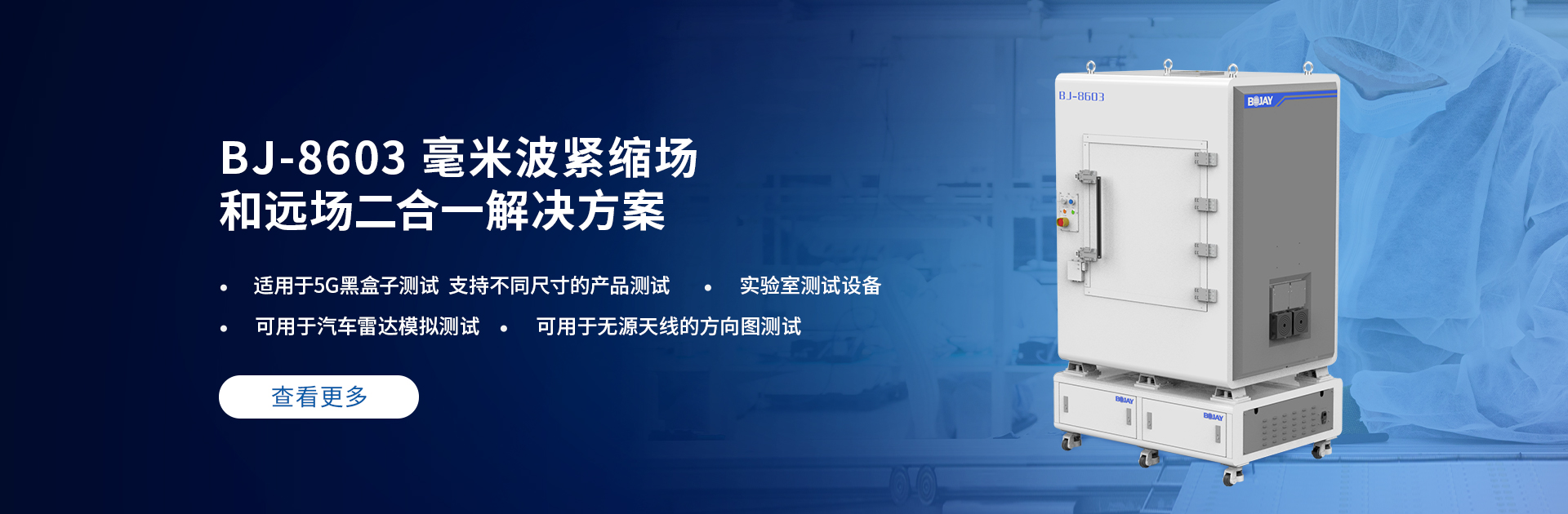

博杰股份自2018年起，已成功與世界頂級客戶合作開發了可滿足5G標準應用的射頻測試系統，并且在多家世界級客戶實驗室得到廣泛應用。面對5G毫米波段OTA測試的挑戰，博杰股份自主研發了毫米波緊縮場/遠場二合一的測試方案。系統中主要包含三大部件：毫米波測試箱、直接遠場測試套件、緊縮場測試套件。

毫米波測試箱工作帶寬為24-90GHz，覆蓋5G毫米波以及毫米波雷達的所有應用頻段。其內部配備多軸旋轉測試平臺，最多可兼容4軸移動旋轉平臺，旋轉精度可達±0.1°。直接遠場測試套件配備多天線測試架，支持毫米波大規模MIMO天線模塊復雜波束賦形測試。在遠場測試中，博杰股份的測試系統最大可支持2000mm的遠場距離要求。

緊縮場測試套件是一種占地面積小，傳輸距離短的測試系統，主要應用于毫米波雷達產品及其組測試，毫米波天線測試等各種毫米波有源/無源產品測試。其設計原理是應用高精度的拋物面反射板，將饋源天線輻射的球面波在較短的距離內轉換為模擬遠場的平面波。其核心是高精度的反射板和饋源。

博杰股份自主研發了超寬頻高精度的拋物面卷邊反射板，支持頻段24-90GHz，靜區覆蓋200-400mm，采用一體加工成型的制造模式，極大程度上保證了拋物面的加工精度，表面粗糙度＜20um（RMS）。饋源的匹配應用方面，博杰股份采用了自主研發的偏置饋源，支持頻段24-50GHz，可以同時支持有源和無源器件的測試。

緊縮場相較于直接遠場大大縮短了傳統遠場測試的距離，為大型散射體等大型待測物的測試帶來了極大的便利；縮短測試距離，極大程度上降低了損耗，獲取相對直接遠場更大的測試動態范圍；增加系統測試精度，高精度的反射板采用卷邊的設計方案，既解決了反射面邊緣處的繞射場對系統的影響，又能夠相對鋸齒邊反射面極大程度上減小反射板的尺寸，降低成本，增加美觀。

基于博杰的超強研發能力，攻克了饋源和反射板的技術壁壘，我們的毫米波緊縮場測試系統在性能和成本方面都有著顯著的優勢，可以為您的毫米波測試提供更加便捷和高效的解決方案。

博杰股份憑借近20年的射頻測試領域研發經驗，深耕消費類電子及汽車電子領域，在蜂窩、藍牙、WIFI、ADAS等領域提供系統級解決方案，為未來通信技術應用的推廣和發展，掀開行業的新篇章。
